電接點壓力表適用于測量對銅合金無腐蝕、無爆破危險、非結晶的各種液體、氣體等介質的壓力。儀表經與相應的電氣器件配套運用，可對被測壓力系統完成預先設定的***大或***小壓力值的雙位自動操控和發信（報警）的意圖。
電接點壓力表具有測量操控功用，可任意設定上、下操控壓力值，動作安穩可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套運用。
結構原理：

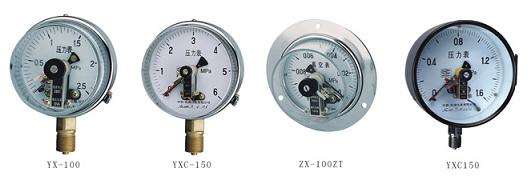

電接點壓力表由測量系統、指示設備、磁助電接點設備、外殼、調理設備及接線盒等組成。當被測壓力作用于繃簧管時，其末端產生相應的彈性變形 — 位移，經傳動機構放大后，由指示設備在度盤上指示出來。同時指針帶動電接點設備的活動觸點與設定指針上的觸頭（上限或下限）相觸摸的瞬時，致使操控系統接通或斷開電路，以到達自動操控和發信報警的意圖。
在電接點設備的電觸摸信號針上，裝有可調理的長久磁鋼，可以添加接點吸力，加快觸摸動作，從而使觸點觸摸可靠，消除電弧，能有效地防止外表由于作業環境振蕩或介質壓力脈動形成觸點的頻頻關斷。所以該外表具有動作可靠、運用壽命長、觸點開關功率較大等優點。接點設備電氣參數及操控形式觸頭功率***高作業電壓***大作業電流操控形式
